PROGRESIÓN GEOMÉTRICA

La ingeniería de nuestro sistema de resorte de torsión admite una variedad de formas, incluidos polígonos personalizados, mientras que el diseño de borde cuadrado proporciona un ajuste perfecto.

Los triángulos, los trapecios y los hexágonos crean efectos estéticos únicos, con una versión abatible que permite 100 % de acceso al pleno.

DETALLES DEL PRODUCTO

Dos juegos de paneles:

Anchos de 6" a 36" hasta 120" de largo

Ancho de 48" hasta 48" de largo

Características clave

  • Paneles con formas geométricas
  • La función abatible permite el acceso de puntos y 100 % de acceso al plenum
  • Diseño de borde cuadrado
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reducir la carga muerta con aluminio liviano
  • Aplicaciones interiores y exteriores.
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools

Datos físicos

  • Sustrato: Aluminio
  • Garantía: 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: < 25, Humo < 50
    • Película sobre metal: Propagación de la llama: < 25, Humo < 50
  • Peso: Varía 1.0 - 1.5 lb/pies cuadrados
  • Carga de viento: N/A
  • Contenido reciclado: Hasta 85 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

Dos juegos de paneles:

Anchos de 6" a 36" hasta 120" de largo

Ancho de 48" hasta 48" de largo

Características clave

  • Paneles con formas geométricas
  • La función abatible permite el acceso de puntos y 100 % de acceso al plenum
  • Diseño de borde cuadrado
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reducir la carga muerta con aluminio liviano
  • Aplicaciones interiores y exteriores.
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools

Datos físicos

  • Sustrato: Aluminio
  • Garantía: 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: < 25, Humo < 50
    • Película sobre metal: Propagación de la llama: < 25, Humo < 50
  • Peso: Varía 1.0 - 1.5 lb/pies cuadrados
  • Carga de viento: N/A
  • Contenido reciclado: Hasta 85 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

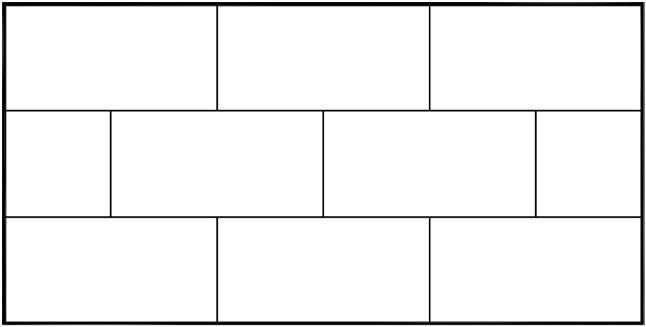

Ver configuraciones

Ejemplos inspiradores mostrados, formas/configuraciones personalizadas disponibles.

ACÚSTICA

RESUMEN DE LA ABSORCIÓN DEL SONIDO (CRR)* Los paneles de techo están disponibles en una variedad de patrones de perforación para un desempeño acústico óptimo. La absorción del sonido se puede lograr mediante la adición de estos paneles con tela o almohadilla acústica. *Pruebas acústicas realizadas de acuerdo con ASTM C423 y ASTM E795, en un montaje de tipo E400. Informes de pruebas disponibles bajo petición.

PATRÓN DE PERFORACIÓN % DE ÁREA ABIERTA RELLENO ACÚSTICO CRR
#103 20% Acústica no tejida 0.80
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#106 16% Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.85
#115 12% Acústica no tejida 0.65
Acústica no tejida y 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.95
1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#119 8% Acústica no tejida 0.70
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
#127 25% Acústica no tejida 0.70
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.95
#132 20% Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#185 3.1% No tejido 0.65
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
#188 6.3% No tejido 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#201 19.6% Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
