  5. Resorte de torsión - Curvo

Especificaciones Técnicas

(Más información)

DONDE LA UTILIDAD SE ENCUENTRA CON EL ARTE.

Diseñados para permitir que los paneles curvos se muevan hacia abajo desde el pleno con facilidad, los techos curvos con resortes de torsión utilizan un sistema de soporte/rejilla universal para una opción de techo elegante.

La característica clave de este sistema es el acoplamiento de los mecanismos de resorte de torsión con las T principales y transversales, lo que permite un acceso seguro a puntos para tamaños de hasta 42" x 96" y 48" x 48" cuadrados.

Detalles del producto

Dos juegos de paneles:

Anchos de 6" a 42" hasta 96" de largo

Ancho de 48" hasta 48" de largo

Características clave

  • La función abatible permite el acceso de puntos y 100 % de acceso al plenum
  • Diseño de borde cuadrado
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reducir la carga muerta con aluminio liviano
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools



Datos físicos

  • Sustrato: Aluminio
  • Garantía: Garantía limitada de 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
    • Película sobre metal: Propagación de la llama: ≤25, Humo ≤ 50
  • Clasificación de resistencia al fuego: Clasificación de resistencia al fuego clase A, según CAN/ULC-S102
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
  • Peso: Varía 1.0 - 1.5 lb/pies cuadrados
  • Carga de viento: N/A
  • Contenido reciclado: Hasta 85 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

Dos juegos de paneles:

Anchos de 6" a 42" hasta 96" de largo

Ancho de 48" hasta 48" de largo

Características clave

  • La función abatible permite el acceso de puntos y 100 % de acceso al plenum
  • Diseño de borde cuadrado
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reducir la carga muerta con aluminio liviano
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools



Datos físicos

  • Sustrato: Aluminio
  • Garantía: Garantía limitada de 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
    • Película sobre metal: Propagación de la llama: ≤25, Humo ≤ 50
  • Clasificación de resistencia al fuego: Clasificación de resistencia al fuego clase A, según CAN/ULC-S102
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
  • Peso: Varía 1.0 - 1.5 lb/pies cuadrados
  • Carga de viento: N/A
  • Contenido reciclado: Hasta 85 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

CAD y PDF

Haga clic en el signo + para ver y descargar detalles y planos para los productos que se enumeran a continuación.

Resorte de torsión - Curvo

Nombre ID PDF DWG
Curvo - Resorte de torsión - Consolidado CTS-0001 - CTS-0005 PDF DWG

ACÚSTICA

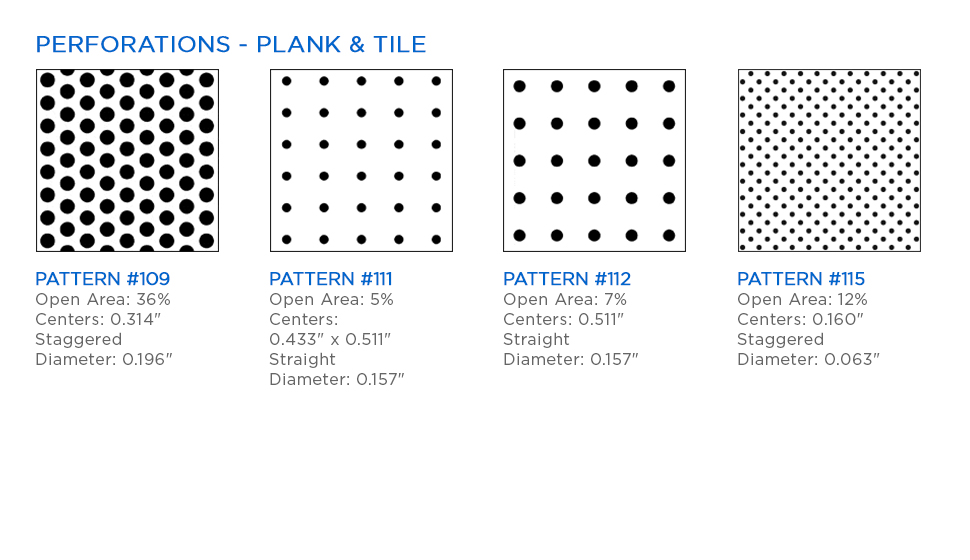

RESUMEN DE LA ABSORCIÓN DEL SONIDO (CRR)* Los paneles de techo están disponibles en una variedad de patrones de perforación para un desempeño acústico óptimo. La absorción del sonido se puede lograr mediante la adición de estos paneles con tela o almohadilla acústica. *Pruebas acústicas realizadas de acuerdo con ASTM C423 y ASTM E795, en un montaje de tipo E400. Informes de pruebas disponibles bajo petición.

PATRÓN DE PERFORACIÓN % DE ÁREA ABIERTA RELLENO ACÚSTICO CRR
#103 20 % Acústica no tejida 0.80
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#106 16 % Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.85
#115 12 % Acústica no tejida 0.65
Acústica no tejida y 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.95
1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#119 8 % Acústica no tejida 0.70
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
#127 25 % Acústica no tejida 0.70
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.95
#132 20 % Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#185 3.1 % No tejido 0.65
Acústica no tejida y 1 "- 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
#188 6.3 % No tejido 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
#201 19.6 % Acústica no tejida 0.75
Acústica no tejida y 1" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75

BIBLIOTECA DE DOCUMENTOS

Biblioteca de documentos

Nombre Descargar
Resorte de torsión - Curvo - Hoja de presentación PDF
Resorte de torsión - Curvo - Hoja de datos PDF
Especificaciones técnicas DOCX
Terms & Conditions PDF
Limited Warranty PDF
Cleaning Instructions PDF
GREENGUARD Gold Certificate PDF
Resorte de torsión - Curvo - Hoja de presentación - Canadá PDF
Resorte de torsión - Curvo - Hoja de datos - Canadá PDF
Resorte de torsión - Curvo - Hoja de datos - Canadá (francés) PDF
Resorte de torsión - Curvo - Hoja de presentación - Canadá (francés) PDF

Declaraciones de productos

Nombre Descargar
EPD - Aluminio PDF
EPD - Acero PDF
HPD - Tablones y mosaicos de CertainTeed PDF

Información de sostenibilidad

Reseña
CertainTeed diseña y fabrica sistemas de techo que optimizan la calidad ambiental interior, los recursos materiales y el uso de energía incorporando materiales sostenibles y aplicando prácticas sostenibles en sus procesos de fabricación. Las soluciones de CertainTeed pueden contribuir con la certificación LEED BD+C e ID+C para escuelas, comercio minorista, hotelería, atención médica e interiores comerciales.

Ecomedes
La plataforma de productos sostenibles Ecomedes le permite acceder rápidamente a la información y las certificaciones de productos que necesite, calcular las contribuciones a LEED y otros Green Building Rating System, y crear y guardar un grupo de productos utilizando la función de proyecto. La información es de libre acceso y siempre está actualizada. Puede registrarse para obtener una cuenta con su nombre y un correo electrónico y comenzar a especificar.

Visite ECOMEDES
Ecomedes permite a la comunidad, los diseñadores y los propietarios de AEC encontrar, comparar y optimizar la selección de productos de construcción sostenible para cualquier proyecto en función de características medioambientales como certificaciones, etiquetas ecológicas y contribuciones a los Green Building Rating System.

Calidad del ambiente interior
Cumpliendo con los estándares rigurosos y completos de bajas emisiones de COV, nuestros techos GREENGUARD Gold Certified contribuyen con la calidad del aire interior general y el buen estado de un edificio.

Declaraciones de productos
Desde la extracción de la materia prima hasta el desecho final o la reutilización, podemos proporcionar evaluaciones del ciclo de vida de muchos de los productos que afectan al medio ambiente y la salud.

EPD - Aluminio

EPD - Acero

HPD - Tablones y mosaicos de CertainTeed
