Especificaciones Técnicas

(Más información)

LINEAS MODERNAS. ACABADOS FINOS. OPCIONES EN DISEÑO.

Nuestra Box Series de sistemas de techos de metal ofrece estilo y sostenibilidad a cualquier proyecto comercial. Con una definición de módulo nítida y hecha con hasta 92 % de materiales reciclados, este versátil sistema funciona bien tanto para aplicaciones interiores como exteriores.

La característica clave de este sistema es el soporte universal. El beneficio es el simple diseño e instalación.

Detalles del producto

Tamaños de tablas:

Ancho de módulo de panel: 2", 4", 6" y 8"

Longitudes del panel: 3' a 16'

Profundidades del panel (nominal):

  • 5/8" (Caja 2, 4, 6 y 8)
  • 1-1/2" (Caja profunda 2)
  • 1" (Caja profunda 4, 6 y 8)

Características clave

  • Diseño de borde cuadrado
  • Aplicación de soporte curvo disponible
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reduce la carga muerta con aluminio liviano
  • Fácil acceso a la cámara, normalmente mediante puertas de acceso
  • Aplicaciones interiores y exteriores.
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools
  • EPD y HPD disponibles

Datos físicos

  • Sustrato: Aluminio
  • Garantía: Garantía limitada de 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
    • Película sobre metal: Propagación de la llama: ≤25, Humo ≤ 50
    • Chapa de madera sobre metal: Propagación de la llama: ≤ 25, Humo ≤ 55 (para aplicaciones interiores)
  • Clasificación de resistencia al fuego: Clasificación de resistencia al fuego clase A, según CAN/ULC-S102
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
  • Peso: Varía 0.5 - 1.0 lb/pies cuadrados
  • Carga de viento: Por código (para aplicaciones exteriores)
  • Contenido reciclado: Hasta 92 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

Tamaños de tablas:

Ancho de módulo de panel: 2", 4", 6" y 8"

Longitudes del panel: 3' a 16'

Profundidades del panel (nominal):

  • 5/8" (Caja 2, 4, 6 y 8)
  • 1-1/2" (Caja profunda 2)
  • 1" (Caja profunda 4, 6 y 8)

Características clave

  • Diseño de borde cuadrado
  • Aplicación de soporte curvo disponible
  • Reducción de desechos con material dimensional elaborado en fábrica.
  • Reducción de peso: reduce la carga muerta con aluminio liviano
  • Fácil acceso a la cámara, normalmente mediante puertas de acceso
  • Aplicaciones interiores y exteriores.
  • Compatible con la iluminación estándar de la industria, HVAC, altavoces, servicios de seguridad ante incendios y seguridad.
  • Alto contenido de aluminio reciclado
  • Sin COV: Sin adición de urea-formaldehído
  • Certificado por GREENGUARD® Children & Schools
  • EPD y HPD disponibles

Datos físicos

  • Sustrato: Aluminio
  • Garantía: Garantía limitada de 1 año
  • Calificación sísmica: Zonas A, B, C, D, E, F
  • Resistencia al fuego: Clasificación de resistencia al fuego clase A según ASTM E84
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
    • Película sobre metal: Propagación de la llama: ≤25, Humo ≤ 50
    • Chapa de madera sobre metal: Propagación de la llama: ≤ 25, Humo ≤ 55 (para aplicaciones interiores)
  • Clasificación de resistencia al fuego: Clasificación de resistencia al fuego clase A, según CAN/ULC-S102
    • Metal pintado o anodizado: Propagación de la llama: ≤25, Humo ≤ 50
  • Peso: Varía 0.5 - 1.0 lb/pies cuadrados
  • Carga de viento: Por código (para aplicaciones exteriores)
  • Contenido reciclado: Hasta 92 %
  • Coeficiente de reflectancia de luz (RL) según ASTM E1264 y ASTM E1477:
    • Blanco algodón: RL = 0.81

Inspírese y conozca más

VISITE EL CENTRO DE APRENDIZAJE de techos y paredes, techos y paredes especializados
VISITE LA GALERÍA DE INSPIRACIÓN de techos y paredes, techos y paredes especializados

[field_project_image]
Fotos
Yale Science Building
[field_project_image]
Fotos
Fribley Hall, Universidad Case Western Reserve
[field_project_image]
Fotos
Aeropuerto Internacional de Tampa
[field_project_image]
Fotos
Lexington Elementary School
[field_project_image]
Fotos

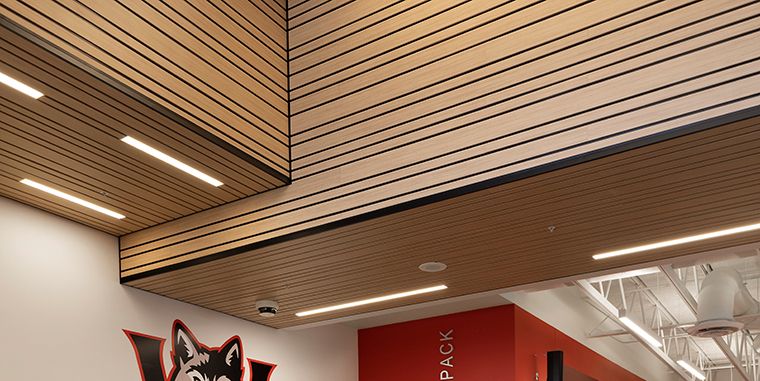

Wallace Elementary School
[field_project_image]
Fotos
Escuela Primaria Lisle
[field_project_image]
Artículos, fotos
Caso práctico: Escuela Primaria Lisle
[field_project_image]
Fotos
South Cobb High School

CAD y PDF

Haga clic en el signo + para ver y descargar detalles y planos para los productos que se enumeran a continuación.

Caja 2 - Descripción general del sistema - Interior

Nombre ID PDF DWG
Caja 2 Interior consolidado Box2-A1.0-A1.12 PDF DWG

Caja 2 - Detalles generales del sistema - Interior

Nombre ID PDF DWG
Box 2 - Puerta de acceso de elevación y cambio de 2 x 2 BOX-2-LIFT-AND-SHIFT-ACCESS-DOOR PDF DWG

Caja 4 - Descripción general del sistema - Interior

Nombre ID PDF DWG
Caja 4 Interior consolidado Box4-A1.0-A1.12 PDF DWG

Caja 4 - Detalles generales del sistema - Interior

Nombre ID PDF DWG
Box 4 - Puerta de acceso de elevación y cambio de 2 x 2 BOX-4-LIFT-AND-SHIFT-ACCESS-DOOR PDF DWG

Caja 6 - Descripción general del sistema - Interior

Nombre ID PDF DWG
Caja 6 Interior consolidado Box6-A1.0-A1.12 PDF DWG

Caja 6 - Detalles generales del sistema - Interior

Nombre ID PDF DWG
Box 6 - Puerta de acceso de elevación y cambio de 2 x 2 BOX-6-LIFT-AND-SHIFT-ACCESS-DOOR PDF DWG

Caja 8 - Descripción general del sistema - Interior

Nombre ID PDF DWG
Caja 8 Interior consolidado Box8-A1.0-A1.12 PDF DWG

Caja 8 - Detalles generales del sistema - Interior

Nombre ID PDF DWG
Box 8 - Puerta de acceso de elevación y cambio de 2 x 2 BOX-8-LIFT-AND-SHIFT-ACCESS-DOOR PDF DWG

Moldura de borde - Canal (Caja)

Nombre ID PDF DWG
Perfiles de bordes Edgeline-A1.0 PDF DWG
Edgeline EX1 Clip Edgeline-A1.1 PDF DWG
Esquinas-empalmes de borde Edgeline-A1.2 PDF DWG
Curvas horizontales de borde Edgeline-A1.3 PDF DWG
Edgeline Box Edgeline-A1.6 PDF DWG

MECÁNICA, INGENIERÍA, PLOMERÍA

Especificaciones de iluminación - Accesorios de LED

Nombre Descargar
Caja 4 y caja profunda 4 LED - Especificaciones de iluminación PDF
Caja 4 y caja profunda 4 LED - Especificaciones de iluminación con lente desplegable PDF
LED Box 4 y Deep Box 4: Especificaciones de iluminación con acrílico transparente de 0.5” PDF
LED Box 4 y Deep Box 4: Especificaciones de iluminación con acrílico transparente de 1.5” PDF
LED Box 4 y Deep Box 4: Especificaciones de iluminación con acrílico esmerilado de 0.5” PDF
LED Box 4 y Deep Box 4: Especificaciones de iluminación con acrílico esmerilado de 1.5” PDF
Caja 6 y caja profunda 6 LED - Especificaciones de iluminación PDF
Niveles de luz LED - Especificaciones de iluminación PDF
LED Box 8 y Deep Box 8: Especificaciones de iluminación PDF

Especificaciones de iluminación - Accesorios fluorescentes

Nombre Descargar
Caja 4 y caja profunda 4 Fluorescente - Especificaciones de iluminación PDF
Caja 4 y caja profunda 4 Fluorescente - Especificaciones de iluminación con lente desplegable PDF
Caja 6 y caja profunda 6 Fluorescente - Especificaciones de iluminación PDF

ACÚSTICA

Para mejorar el control de sonido interior, los paneles de techo de metal pueden perforarse y también pueden equiparse con un material acústico no tejido o una almohadilla acústica. *Pruebas acústicas realizadas de acuerdo con ASTM C423 y ASTM E795, en un montaje de tipo E400. Informes de pruebas disponibles bajo petición. Resumen de absorción del sonido (NRC)*

PRODUCTO RELLENO ACÚSTICO CRR
Caja lineal 2, no perforado, revelado abierto 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
Caja lineal 2, no perforado, revelado abierto 2" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.95
Caja lineal 4, no perforado, revelado abierto 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75
Caja lineal 6, no perforado, revelado abierto 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.65
Caja lineal 8, no perforado, revelado abierto 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.50
Caja lineal 4, Perforado #160 (23 % de área abierta), con tira de cierre de caja plana 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.85
Caja lineal 4, Perforado #160 (23 % de área abierta), revelación abierta 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
Caja lineal 6 Perforado #160 (23 % de área abierta), revelación abierta 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
Caja lineal 8, Perforado #160 (23 % de área abierta), revelación abierta 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.90
Caja lineal 4, Perforado # 160 ( 23 % de área abierta), con tira de cierre de caja plana No tejido 0.70
Caja lineal 6, Perforado # 160 ( 23 % de área abierta), con tira de cierre de caja plana No tejido 0.70
Caja lineal 6, Perforado # 160 ( 23 % de área abierta), con tira de cierre de caja plana 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.80
Caja lineal 8, Perforado # 160 ( 23 % de área abierta), con tira de cierre de caja plana No tejido 0.70
Caja lineal 8, Perforado # 160 ( 23 % de área abierta), con tira de cierre de caja plana 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.85
Caja múltiple lineal 2, 4, 6 y 8; 2, 4, 6 y 8; patrón repetitivo, no perforado, revelado abierto. 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.65
Caja múltiple lineal 2, 4 y 6; 2, 4 y 6; patrón repetitivo, no perforado, revelado abierto. 1.5" - 1.5 fibra de cristal fotónico fibra de vidrio enrollada 0.75

BIBLIOTECA DE DOCUMENTOS

Biblioteca de documentos

Nombre Descargar
Box Series: Hoja de datos PDF
Box Series - Hoja de presentación PDF
Caja 2 - Especificaciones técnicas DOCX
Caja 4 - Especificaciones técnicas DOCX
Caja 6 - Especificaciones técnicas DOCX
Caja 8 - Especificaciones técnicas DOCX
Terms & Conditions PDF
Limited Warranty PDF
Serie Box - Hoja de presentación - Canadá PDF
Serie Box - Hoja de datos - Canadá PDF
Box Series - Hoja de datos - Canadá (francés) PDF

Declaraciones de productos

Nombre Descargar
EPD - Aluminio PDF
EPD - Acero PDF
HPD - Tablones y mosaicos de CertainTeed PDF

Información de sostenibilidad

Reseña
CertainTeed diseña y fabrica sistemas de techo que optimizan la calidad ambiental interior, los recursos materiales y el uso de energía incorporando materiales sostenibles y aplicando prácticas sostenibles en sus procesos de fabricación. Las soluciones de CertainTeed pueden contribuir con la certificación LEED BD+C e ID+C para escuelas, comercio minorista, hotelería, atención médica e interiores comerciales.

Ecomedes

La plataforma de productos sostenibles Ecomedes le permite acceder rápidamente a la información y las certificaciones de productos que necesite, calcular las contribuciones a LEED y otros Green Building Rating System, y crear y guardar un grupo de productos utilizando la función de proyecto. La información es de libre acceso y siempre está actualizada. Puede registrarse para obtener una cuenta con su nombre y un correo electrónico y comenzar a especificar.

Visite ECOMEDES

Ecomedes permite a la comunidad, los diseñadores y los propietarios de AEC encontrar, comparar y optimizar la selección de productos de construcción sostenible para cualquier proyecto en función de características medioambientales como certificaciones, etiquetas ecológicas y contribuciones a los Green Building Rating System.

Calidad del ambiente interior
Cumpliendo con los estándares rigurosos y completos de bajas emisiones de COV, nuestros techos GREENGUARD Gold Certified contribuyen con la calidad del aire interior general y el buen estado de un edificio.

Declaraciones de productos
Desde la extracción de la materia prima hasta el desecho final o la reutilización, podemos proporcionar evaluaciones del ciclo de vida de muchos de los productos que afectan al medio ambiente y la salud.

EPD - Aluminio
